Cypress EZ-USB : チュートリアル(開発環境整備)

 システムが多ピンのSimple (パラレル) I/Oまたはその修正で構築できるときは、Cypress社のUSBコントローラ CY7C68013A(EZ-USB FX2LP)を用いたインターフェースが最適な選択です。オプティマイズさんは56pinまたは128pinのEZ-USB FX2LPを用いたもの、また56pinとMAX2(CPLD)やSpartan3A(FPGA)と組み合わせたキットを提供しており、容易にPCで制御できるインターフェースを開発できます。

開発環境の整備

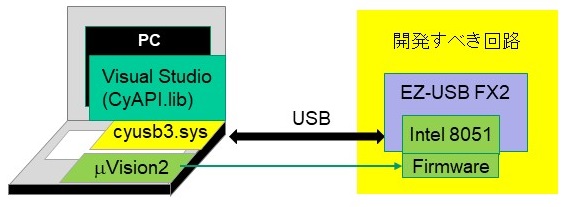

 USBで制御できる回路を開発するためには、PCと以下のようなソフトウェアやファイルが必要です。尚、PCのOSとしてはWindows 10 (32bit, 64bitどちらも可)を使用します。

1. ウィンドウズアプリケーションを開発するための統合開発環境(Integrated Development Environment, IDE)。Cypress EZ-USB 56pin [4]でインストールします(無料)。
2. Windows 10に対応したEZ-USBのドライバ(cyusb3.sys)と、それをIDEで利用するためのAPI(CyAPI.lib)。
3. EZ-USB(CPUは8051)のファームウェアを開発するための環境とツール(mVison2その他)。

 2.3.についてはCypress Semiconductor社のHPからダウンロードできます。このトップページからDESIGN SUPPORT → Software & ToolsのSoftware and Drivers → USBのDownload EZ-USB FX2LP Development Kit という順番でクリックしていくと、CY3864Setup.exeがダウンロードできます。前述の最後のクリック時に「CY3684Setup.exe(...)について行う操作を選んで下さい」と表示されたら、保存ボタンをクリックして一旦ファイルを保存してください。尚、Cypress社のHPは頻繁に更新されるので、この方法ではCY3864Setup.exeがダウンロードできなくなるかもしれませんが、その場合弊社にメールでお知らせください。

開発環境のインストール:その1

 上記でダウンロードしたCY3864Setup.exeを実行します。「このアプリがデバイスに変更を加えることを許可しますか」と表示されたら「はい」をクリックします。

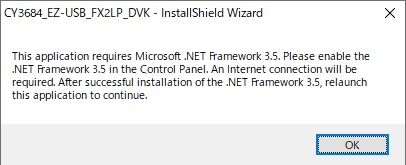

 その結果右図のようなウィンドウが表示された場合は、開発環境の実行に必要な.NET Framework 3.5がPCにインストールされていません。従って、右図でOKをクリックして一旦CY3864Setup.exeの実行を終了し、以下に述べる方法で.NET Framework 3.5をインストールします。
 右図が出なかった場合は「開発環境のインストール:その2」に進みます。


.NET Framework 3.5のインストール

 PCデスクトップ画面左下のウィンドウズマークを左クリックして各種メニューを表示させます。その状態でWindows Featuresとキー入力しEnterキーを押します。

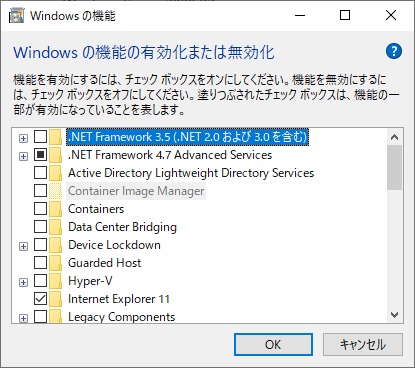

 すると、右図のような「Windowsの機能」ウィンドウが表示されます。そこで、.NET Framework 3.5(.Net 2.0および3.0を含む)の項目の左の□をクリックして■を入れ、OKボタンをクリックします。
 次に現れる選択肢で「Windows Updateでファイルを自動ダウンロードする」を選択すると、.NET 3.5のダウンロードとインストールが開始されます。

→ ダウンロードしています
→ 変更を適用しています

→ 必要な変更が完了しました  と表示されたら閉じるボタンをクリックして.NET 3.5のインストールは終了です。

 再びCY3864Setup.exeを実行します。「このアプリがデバイスに変更を加えることを許可しますか」と表示されたら「はい」をクリックし、開発環境のインストール:その2へ進みます。

開発環境のインストール:その2

 以下にインストール操作を表にしました。

   Window  操  作
 1 CY3864_EZ-USB_FX2LP_DVK ...  Welcome to ... NEXT>を左クリック
 2 CyInstaller for CY3684 EZ-USB ...  Product Installation Overview NEXT>を左クリック
 3 CyInstaller for CY3684 EZ-USB ...  License Agreement ◎ I accept...を選択してNEXT>を左クリック
 4 uVision2 Setup  Welcome to ... NEXT>を左クリック
 5 uVision2 Setup  License Agreement Yesを左クリック
 6 uVision2 Setup  Restriction of Evalution Versions NEXT>を左クリック
 7 uVision2 Setup  Choose Destination Location NEXT>を左クリック
 8 uVision2 Setup  Customer Information User NameおよびCompany Nameに適当な入力を行い、NEXT>を左クリック
 9 uVision2 Setup  Start Copying Files NEXT>を左クリック
10 uVision2 Setup  InstallSheild Wizard Complete □ Yes... のチェックを外し、Finishを左クリック
11 Install GPIF Designer   Welcome to ... NEXT>を左クリック
12 Install GPIF Designer   License Agreement Yesを左クリック
13 Install GPIF Designer   Choose Destination Location NEXT>を左クリック
14 Install GPIF Designer   Select Program Folder NEXT>を左クリック
15 Install GPIF Designer   InstallSheild Wizard Complete Finishを左クリック
16 CyInstaller for CY3684 EZ-USB ...  Complete Emailアドレスを入力してFinishを左クリック


 上記インストール操作のうち、内容を理解した上で異なった選択を行ってもインストール可能ですが、その選択の中に各種ファイルのインストール場所(フォルダ)の選択もあります。以下のチュートリアルでは上記操作で各種ファイルがインストールされたという前提で記述されますので、その点を理解した上で異なった選択を行って下さい。
